Манометры – измерительные приборы для определения давления газа, пара, жидкости в закрытых пространствах. Общее название распространяется на несколько типов устройств – барометры, вакуумметры, манометры избыточного или абсолютного давления. Кроме того, даже в одной линейке приборы отличаются по разным параметрам, в том числе, по классу точности измерений.
Отраженная в процентном соотношении наиболее допустимая относительная погрешность в диапазоне измерений называется классом точности манометра. Информация о шести применяемых классах прописана в ГОСТ 2405-88: 0,4, 0,6, 1, 1,5, 2,5, 4. Показатель напрямую зависит от диаметра шкалы прибора: чем он больше, тем меньше погрешность. То есть, манометр диаметром 250 мм показывает более точные данные, чем 40-миллиметровый. Меньшую погрешность устройства обозначают меньшие числовые обозначения класса точности.
Выбор прибора по классу точности зависит от проектного решения относительно применяемых средств измерения, которое, в свою очередь, определяется технологическим процессом и стоимостью устройства. С возрастанием точности датчика растёт и его цена, становятся выше требования к обслуживанию, затраты на поверку и ремонт.
Класс точности манометра должен быть не ниже 2,5, если рабочее давление достигает 2,5 Мпа, 1,5 при давлении, превышающем 2,5 Мпа. Кроме того, следует учитывать размеры корпуса, исполнение прибора и способ крепления соответствующие месту установки.
Определение класса точности манометра

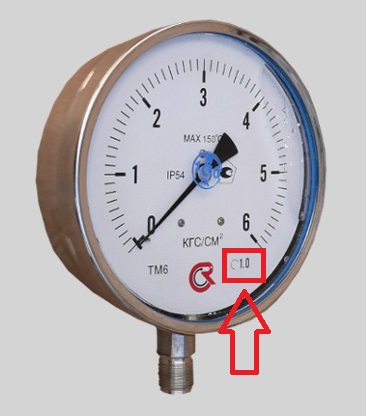

Обычно класс точности манометра указывается на шкале прибора. Перед цифрами размещаются буквы KL или CL. Увидев их, можно точно определить параметры.
Определение размера погрешности
На значение погрешности влияют два параметра:
Это нагляднее можно понять из примера: класс точности прибора составляет 2,5 при диапазоне измерений в пределах 6 МПа. Погрешность прибора вычисляем по формуле пропорций: 6*2,5/100=0,15 МПа. Обозначение на приборе 2,5 означает, что данный прибор при измерении давления может дать погрешность в пределах 2,5% от истинного диапазона. Вычисляются эти данные опытным путём. Замеры давления делаются двумя приборами – образцом и испытуемым манометром. Далее фиксируется разница между показателями. Такая процедура проводится несколько раз для нахождения максимального значения отклонения. Например, диапазон испытуемого барометра 300 бар, а максимальное выявленное отклонение от образца – 3 бар. Процент отклонения высчитывается следующим образом: 3*100/300=1. В итоге определился класс точности прибора – единица.
Манометры выпускаются следующих классов точности: 0,6; 1; 1,5; 2,5; 4 (цифры расположены в порядке уменьшения значения класса точности приборов).
Класс точности – это максимально допустимая относительная погрешность прибора, приведенная к диапазону его шкалы, выраженная в процентах. Чем ниже значение класса точности тем меньше погрешность манометра.
Согласно ГОСТ 2405-88 класс точности приборов должен выбираться из ряда: 0,4; 0,6; 1,0; 1,5; 2,5; 4,0. В случае с дифференцированным значением основной погрешности устанавливают следующие условные обозначения классов точности: 0,6-0,4-0,6; 1-0,6-1; 1,5-1-1,5; 2,5-1,5-2,5; 4-2,5-4.
Обозначение класса точности
Предел допускаемой основной погрешности, % диапазона показаний, в диапазоне шкалы
Один из важных параметров при выборе манометра это класс точности прибора. Многие люди при покупке не обращают внимание на этот показатель. Это очень просто объясняется. Для бытового использования человеку не так уж важно при подкачке шин колеса ошибка в показаниях прибора, т.к. манометр в этом случае зачастую используется не как средство измерения, а как индикатор, который показывает ориентировочное давление и необходимость дальнейшей подкачке. Когда манометр испозуется в ЖКХ или на производстве, то этот параметр становиться очень важным. Мы на основе 20-ти летнего опыта продажи приборов в интернет-магазине Спецарматура постараемся рассмотреть этот вопрос так, чтоб больше к нему не возвращаться. Что такое класс точности?

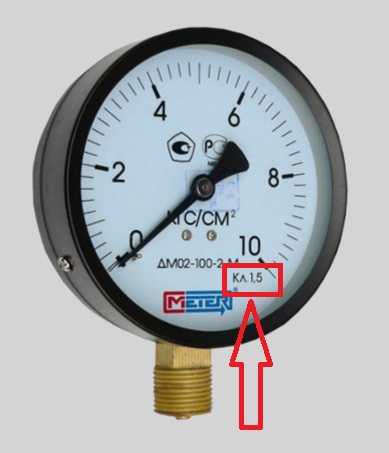

Класс точности— это допустимый процент погрешности измерения от шкалы измерения. Это значение на всех манометрах находится на циферблате и обозначается одной из цифр стандартного ряда классов точности.
Стандартный ряд классов точности для манометров, производимых в России: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.
На некоторых зарубежных приборах встречается класс 1.6.
Как исходя из класса точности самому рассчитать погрешность манометра, который будет установлен на объекте? Допустим у Вас манометр на 10 кгс/см2 классом точности 1.5.
Это значит, что допустимая погрешность манометра 1.5% от шкалы измерения, т. е. 0.15 кгс/см2.
Если погрешность прибора при проверке больше — то прибор необходимо менять. Понять без специального оборудования исправный прибор или нет по нашему опыту нереально.
Принять решение о несоответствии класса точности может только организация, у которой есть поверочная установка с эталонным манометром с классом точности в четыре раза меньше, чем класс точности проблемного манометра. Два прибора устанавливаются на линию с давлением и сравниваются два показания.
А бывает так, что куплен новый прибор, проверяется в лаборатории и признается абсолютно нормальным, а на объекте по Вашему мнениею показывает ерунду? Да, такое бывает и мы расскажем наиболее распространенный случай. Куплен прибор на 10 кгс/см2 и ставится на газопровод, где обычное давление 1.5 кгс/см2. Прибор показывает какую-то ерунду или стрелка дергается около нуля. Это прибор срочно несется на проверку, а в Центре стандартизации и метрологии вердикт очень простой –
прибор исправен и соответствует заявленному классу точности. А в чем подвох? Все очень просто. При покупке прибора необходимо учитывать, что рабочее давление должно быть от 1/3 до 2/3 шкалы измерения и если давление в трубе меньше 1/3, то манометр начинает врать, причем чем больше давление отходит от этой трети, тем загадочней и абсурдней показания. При проверке манометра погрешность давления сравнивается с манометром с такой же шкалой и более высоким классом точности. Будьте внимательны при выборе шкалы давления манометра и это позволит Вам избежать ненужной никому нервотрепки.
