При расчете необходимого количества тепла учитываются площадь отапливаемого помещения из расчета из расчета требуемого потребления 100 ватт на квадратный метр. Кроме того учитывается ряд факторов, влияющих на суммарные теплопотери помещения, каждый из этих факторов вносит свой коэффициент в общий результат расчета.
Такая методика расчета включает практически все нюансы и базируется на формуле довольно точного определения потребности помещения в тепловой энергии. Остается полученный результат разделить на значение теплоотдачи одной секции алюминиевого, стального или биметаллического радиатора и полученный результат округлить в большую сторону.
Благодаря правильным расчётам количества секций для биметаллического радиатора можно создать в помещении комфортную температуру, независимо от погоды за окном.
А также вы сможете разумно сократить расходы на отопление с пользой для своего кошелька, но без ущерба уюту.
Если хотите мудро использовать природные ресурсы, не желаете мёрзнуть в холодное время года и не хотите переплачивать за отопление, то замените батареи на более энергоэффективные. А перед заменой или покупкой новых радиаторов вам надо рассчитать, сколько секций должно в нём быть.
Как рассчитать теплоотдачу биметаллического радиатора и одной секции
Мощность биметаллического радиатора связана с его ёмкостью и размером. Чем меньше в батарее носителя, тем он эффективнее и экономнее. Причина — малое количество воды, которая нагревается быстрее, поэтому и электроэнергии затрачивается намного меньше.

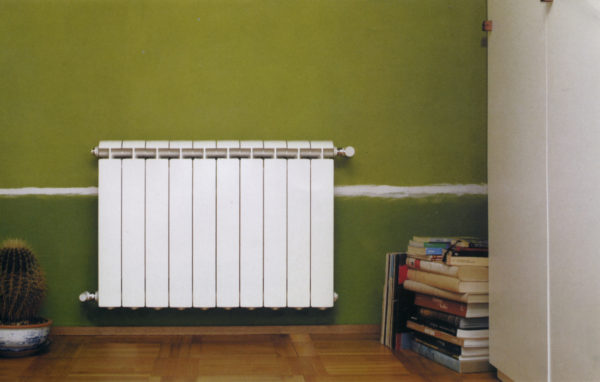

Фото 1. Биметаллический радиатор Bimetal 500/80, теплоотдача – 2280 Вт, производитель – «Konner».
Расчет количества секций
Для каждой комнаты производится свой расчёт нужного числа секций. Для этого учитывается ряд факторов: модель изделия, уровень теплоотдачи и площадь комнаты.
Модель радиатора | Теплоотдача (кВт) | Площадь помещения (при высоте потолка в 2,7 метра) | ||||||||||||||||
8 | 10 | 12 | 14 | 6 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | ||
Нужное количество секций | ||||||||||||||||||
Биметалл 350 | 136 | 7 | 8 | 9 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | |
Биметалл 500 | 204 | 6 | 7 | 8 | 9 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
Методы оценки теплоотдачи по габаритам помещения
Чтобы правильно провести расчёт и выбрать нужную модель по площади и размеру, предварительно узнайте, сколько секций потребуется для обогрева 1 кв. м. Проще всего рассчитать по площади комнаты.
По площади на квадратный метр
Формула расчёта такова:
- N = S/P х 100.
- N — количество секций.
- S — площадь комнаты.
- P — кВт в каждой секции.
К примеру, для комнаты площадью (3х4) 12 кв. м. нужно сделать такие расчёты: 12 кв. м.х100/200Вт = 6 (12 м2х100/200Вт).
Значит, для этой комнаты нужно 6 секций, но важно учитывать, что данные вычисления являются приблизительными. Есть факторы, которые могут повлиять на увеличение числа секций. Это наличие неутепленного балкона, две наружные стены и мостики холода, которые делают работу радиатора менее эффективной.
Для получения более точных показателей важно также учитывать высоту потолка, месторасположения окон, метод подключения, качество утепления внешних стен и их наличие.
Теплоотдача биметаллических радиаторов отопления напрямую зависит от нескольких параметров, которые, сведя воедино, покажут, сколько секций требуется для помещения определённой площади.
Как показывает практика использования биметалла в квартирах с централизованным обогревом, правильно рассчитанная мощность позволяет качественно обогреть комнату и значительно сэкономить на оплате коммунальных услуг.
Внимание! Недостатком расчёта по площади является то, что показатели получаются приблизительными.
Чтобы иметь точное представление, сколько секций должно быть в биметаллическом радиаторе, воспользуйтесь и другими формулами. К примеру, расчётом по объёму.
По объёму
Исходя из межосевого расстояния, объёмы радиатора могут колебаться:
- 200 мм — 0,1-0,16 л.;
- 350 мм — 0,17-0,2 л.;
- 500 мм — 0,2-0,3 л.
Получается, если в конструкции 10 секций и межосевое расстояние 200 мм, то объем воды равен от 1 до 1,6 литра.
Для 10 с межосевым расстоянием 350 мм объем воды составляет от 1,7 до 2 литров. Если брать 10 штук с межосевым расстоянием 500 мм, то объем воды составит 2—3 литра. Самыми популярными вариантами биметалла являются модели с 8, 10, 12, 14 секциями.
А также можно провести расчёты по объёму. На 1 кв. м. требуется 41 Вт. Рассчитывайте параметры исходя из такой формулы:
- V=длина*ширина*высота (в метрах) = объем в куб. м.
В итоге можно узнать теплоотдачу батареи.
- P=V*41= число в Вт.
И дальше подбирать батареи исходя из этих показателей. Если в расчёте получается не целое число, то округляйте в плюс (например: 6,3 округлять до 7).
Поправочные коэффициенты
Фактическая теплоотдача может отличаться от заявленных в паспорте. На них влияют условия эксплуатации. Поэтому помните о поправочных коэффициентах B1 и B2.
Тип радиатора | Высота радиатора, мм | B1 | B2 | |
При установке у наружной стены | При установке у наружного остекления | |||
10 | 300 | 1,005 | 1,04 | 1,1 |
10 | 500 | 1,01 | ||
11,2 | 300 | 1,02 | ||
11,2 | 500 | 1,027 | 1,03 | 1,08 |
21 | 300 | 1,035 | 1,02 | 1,06 |
500 | 1,05 | |||
22 | 300 | 1,08 | – | 1,04 |
500 | 1,09 | |||
33 | 300 | 1,15 | 1,01 | 1,02 |
500 | 1,2 |
Полученное при вычислении число умножьте на коэффициент:
- северной и угловой комнаты 1,3;
- районы с сильными морозами 1,6;
- коробы и экраны (можно прибавить 20%, если ниша — 7%);
- 100 для окна в комнате теплоотдача повышается, 200 для двери.
Полезное видео
Ознакомьтесь с видео, в котором рассказываются различные методы расчета количества секций радиатора.
На сколько рассчитана мощность батареи отопления
Помните, что чугунные радиаторы греют хуже биметаллических. Поэтому разумно заменить чугун на биметалл. Но также помните, если:
- в помещении 1 окно и две наружные стены — мощность батарей увеличьте на 20%;
- два окна в комнате и две наружные стены — мощность следует повысить на 30%;
- окна выходят на север и северо-восток — мощность увеличьте на 10%;
- радиатор находится в глубокой, но открытой нише — мощность следует повысить на 5%;
- батарея закрыта панелью — мощность увеличьте на 15%.
Используйте все формулы, чтобы получить наиболее точные цифры. А также внимательно отнеситесь к коэффициентам и факторам эффективности, которые влияют на то, сколько должно быть секций в биметалле.
В этом случае вы точно сможете выбрать идеальную модель, которая будет обогревать помещение в любое время года. И помогут вам создать идеальную температуру в комнате, защитят от переплат за отопление и подарят уют при любой погоде за окном.
Радиаторы из биметалла, состоящие из стальных и алюминиевых деталей, чаще всего приобретают в качестве замены вышедших из строя чугунных батарей. Устаревшие модели отопительных приборов не могут справиться со своей основной задачей — хорошим обогревом помещения. Чтобы от покупки был толк, нужно сделать правильный расчёт секций биметаллических радиаторов отопления по площади квартиры. Как это сделать? Существует несколько способов.
Простой и быстрый метод расчёта
Перед тем как приступать к замене старых батарей на новые радиаторы, нужно произвести правильные подсчёты. Все вычисления проводятся на основе таковых соображений:
- Учитывайте, что теплоотдача биметаллического радиатора будет чуть выше, чем у чугунного аналога. При высокотемпературной отопительной системе (90 °С) среднестатистические показатели будут соответственно 200 и 180 Вт;
- Ничего страшного, если новый отопительный прибор греет чуть мощнее, чем старый, хуже, когда наоборот;
- Со временем эффективность теплоотдачи немного снизится из-за засоров в трубах в виде отложений продуктов активного взаимодействия воды и металлических частей.
Расчет секций радиаторов отопления по площади
Из всего написанного выше можно сделать один вывод — число секций у нового биметаллического радиатора должно быть не меньше, чем у чугунного. На практике обычно бывает так, что устанавливают батарею больше буквально на 1-2 секции — это необходимый запас, который не будет лишним, учитывая последний пункт списка, приведённого выше.
Приблизительная оценка мощности одной секции радиатора.
Вычисления мощности по габаритам помещения
Неважно, решили ли вы установить радиаторы в совсем новую квартиру, или меняете старьё, оставшееся с советских времён, нужно произвести расчёт секций биметаллических батарей отопления. Итак, какие же существуют вычислительные методы, чтобы подобрать батарею нужной мощности? С учётом габаритов квартиры расчёты производятся с учётом либо площади, либо объёма. Последний вариант более точен, но обо всём по порядку.
Сантехническими нормами, действующими на всей территории России, определены минимальные значения мощности отопительных приборов из расчёта на 1 квадратный метр жилища. Это значение равно 100 Вт (в условиях средней полосы России).
Расчёт биметаллических радиаторов отопления на квадратный метр помещения очень прост. Измерьте рулеткой комнату по длине и ширине и умножьте получившиеся значения. Полученное число умножьте на 100 Вт и поделите на значение теплоотдачи для одной секции.
Формула для расчета
Для примера возьмём помещение 3х4 м, это небольшая комнатка, и очень мощные обогреватели тут не понадобятся. Вот расчётная формула: К = 3х4х100/200 = 6. В приведённом примере за теплоотдачу 1 секции батареи взято значение в 200 Вт.
Однако, у формул, помогающих рассчитать тепловую мощность секций с учётом площади помещения, есть ряд существенных минусов, влияющих на точность результата:
- результаты будут приближены к максимальной точности лишь в том случае, если подсчёты ведутся для помещения с потолками не выше 3 метров;
- в этом расчёте не учтены важные факторы — число окон, размеры дверных проёмов, наличие утеплителя в полу и стенах, материал стен и т. д.;
- формула не подойдёт для мест с экстремально низкими температурами зимой, например, для Сибири и Дальнего Востока.
Подсчёты секций будут точнее, если учитывать в вычислениях все три измерения — длину, ширину и высоту помещения, проще говоря, нужно рассчитать объём. Расчёт проводится по аналогичному алгоритму, как и в предыдущем случае, но за основу следует взять другие значения. Санитарные нормы, установленные для отопления на 1 кубический метр — 41 Вт.
Чтобы рассчитать количество секций батареи возьмём те же размеры комнаты, но прибавим к этому высоту. Допустим, потолок — 2,7 м, в итоге должно получиться следующее:
- Объём помещения равен: V = 3х4х2,7 = 32,4 м3
- Мощность батареи считается по формуле: Р = 32,4х41 = 1328,4 Вт.
- Расчёт числа ячеек, формула: К = 1328,4/20 = 6,64 шт.
Полученное в результате подсчётов число не целое, поэтому его надо округлить в большую сторону — 7 шт. Сравнив значения легко обнаружить, что последний метод точнее и эффективнее расчётов секций батареи по площади.
Как посчитать тепловые потери
Более точный расчёт потребует учитывать одно из неизвестных — стены. Особенно это касается угловых комнат. Допустим, что помещение имеет параметры: высота — 2,5 м, ширина — 3 м, длина — 6 м.
Объектом расчёта в данном случае является внешняя стена. Расчёты производятся по формуле: F = a*h.
- F — площадь стены;
- a — длина;
- h — высота;
- расчётная единица — метр.
- По подсчётам получается F = 3х2,5 = 7,5 м2. Площадь балконных дверей и окон вычитается из общей площади стены.
- Площадь найдена, осталось рассчитать теплопотери. Формула: Q = F*K*(tвн + tнар).
- F — площадь стены (м2);
- K — коэффициент теплопроводности (его значение можно найти в СниПах, для данных расчётов взято значение 2,5 (Вт/метр кв.).
Пример расчета теплопотерь в угловой и средней комнатах.
Чтобы рассчитать необходимое значение, понадобится температура. Допустим, снаружи это -21 градусов (tнар), а внутри помещения +18 (tвн). Для угловых комнат к внутренней температуре добавляются ещё 2 градуса.
Производя дальнейший расчёт, будем считать, что комната угловая, а следовательно, значение внутренней температуры будет принято за +20 градусов, так результаты будут более точными.
Q = 7,5х2,5х(18+(-21)) = 56,25. Полученный результат складывается с остальными значениями теплопотерь: Qкомн. = Qстены+Qокон+Qдвери. Итоговое число, полученное в ходе вычислений, просто делится на показатель тепловой мощности одной секции.
Формула: Qкомн./Nсекции = число секций батареи.
Коэффициенты поправки
Все вышеприведённые формулы точны только для средней полосы РФ и внутренних помещений с усреднёнными показателями утепления. В реальности же абсолютно одинаковых комнат не существует, чтобы получить максимально точный расчёт, необходимо учитывать поправочные коэффициенты, на которые следует умножить полученный по формулам результат:
- угловые комнаты — 1,3;
- Крайней Север, Дальний Восток, Сибирь — 1,6;
- учитывайте и место, куда будет устанавливаться отопительный прибор, декоративные экраны и коробки скрадывают до 25% тепловой мощности, а если батарея ещё и в нише, то дополнительно прибавьте 7% к потерям энергии;
- окно требует прибавки в 100 Вт мощности, а дверной проём — 200 Вт.
Оценка эффективности системы отопления.
Для загородного дома полученный в ходе вычислений результат дополнительно умножается на коэффициент 1,5 — учитывается чердак без отопления и внешние стены строения. Однако батареи из биметалла чаще устанавливаются в многоквартирных домах, чем в частных из-за дороговизны, особенно по сравнению с батареями, изготовленными из алюминия.
Учёт эффективной мощности
Ещё один параметр нельзя сбрасывать со счетов, ведя вычисления по поводу радиаторов. В приложенных документах к отопительному прибору указаны значения мощности батареи в зависимости от типа отопительной системы. Выбирая батареи отопления, учитывайте тепловой напор — грубо говоря, это температурный режим теплоносителя, подаваемого в систему, отапливающую дом.
В документах на отопительный прибор часто встречается мощность для напора в 60 °С, это значение соответствует высокотемпературному режиму отопления — 90 °С (температура воды, подаваемой в трубы). Такое верно для старых домов с системами, действовавшими ещё в советские времена. В современных новостройках отопительные технологии иного плана и для полноценного обогрева больше не требуются такие высокие температуры теплоносителя в трубах. Тепловой напор в новых домах существенно ниже — 30 и 50 °С.
Чтобы рассчитать биметаллические радиаторы отопления для квартиры, вам нужно произвести несложные вычисления: высчитанную по предыдущим формулам мощность умножьте на значение реального теплового напора и поделите полученное число на значение, указанное в техпаспорте. Как правило, при таких расчётах эффективная мощность радиаторов снижается.
Таблица реального теплового напора в отопительной системе
Учитывайте это при расчётах — во все формулы подставляйте то значение эффективной мощности, которое соответствует реальному тепловому напору в отопительной системе вашего дома.
Проводя расчёты, руководствуйтесь простым, но важным правилом — лучше ошибиться в чуть большую сторону, чем из-за ошибок в расчётах терпеть холода. Российские зимы непредсказуемы и могут быть рекордно морозными даже в средней полосе страны, так что небольшой запас в 10% не будет лишним. Для регулировки подачи тепла установите два крана — один на байпас, а второй для перекрытия подачи теплоносителя. Регулируя краны, вы сможете контролировать температуру в помещении.
Коэффицент мощности радиаторов разного подключения.
Итоги
Итак, чтобы провести все необходимые расчёты и выбрать радиатор подходящей для вашего жилища мощности, воспользуйтесь приведёнными вычислительными формулами, они просты и достаточно точны. Главный нюанс — точное значение реальной мощности вашей отопительной системы. Потратив немного времени с калькулятором в руках, вы избежите ошибок при покупке отопительного прибора, а в зимнее время в вашем доме будет постоянно поддерживаться комфортная температура.
